Fitur Produk
1. Struktur yang sepenuhnya-bebas minyak, pengoperasian tanpa polusi
Pompa diafragma bebas oli-memiliki struktur mekanis murni dan tidak memerlukan oli pelumas, sehingga tidak akan mengkontaminasi sampel gas. Hal ini menjadikannya sangat berguna untuk laboratorium analisis kimia dan peralatan medis. Pompa vakum jenis oli konvensional dapat menghasilkan uap atau kabut oli saat digunakan.
2. Bahan tahan korosi yang tinggi adalah opsional
Untuk memberikan pengoperasian yang stabil dan masa pakai yang lama, badan pompa terbuat dari-bahan tahan korosi seperti PTFE dan FPM, yang tahan terhadap asam lemah, basa lemah, dan beberapa pelarut organik.
3. Tingkat vakum yang stabil dan-pengoperasian yang tahan lama
Struktur multi-lapisan meningkatkan ketahanan terhadap kelelahan, dan diafragma terdiri dari film komposit atau karet-yang tahan terhadap kelelahan. Pompa ini dapat memenuhi-kebutuhan kerja laboratorium dalam jangka panjang karena umur operasional berkelanjutannya jauh lebih lama dibandingkan pompa biasa.
4. Pengoperasian yang tenang dengan getaran rendah
Desain keseimbangan dinamis-presisi tinggi dan struktur penghubung yang dioptimalkan menjaga tingkat kebisingan pompa tetap rendah bahkan saat beroperasi pada kecepatan tinggi, sehingga cocok untuk kantor atau laboratorium dengan kondisi suara yang sensitif.
5. Perawatan yang sangat rendah dan biaya penggunaan yang lebih rendah
Karena hanya diafragma atau pelat katup saja yang perlu diganti,-pompa diafragma bebas oli tidak memerlukan perawatan yang rumit atau penggantian oli yang sering, sehingga secara signifikan menurunkan-biaya jangka panjang. Pompa ini juga jauh lebih andal dibandingkan pompa minyak.
Konten yang dapat disesuaikan

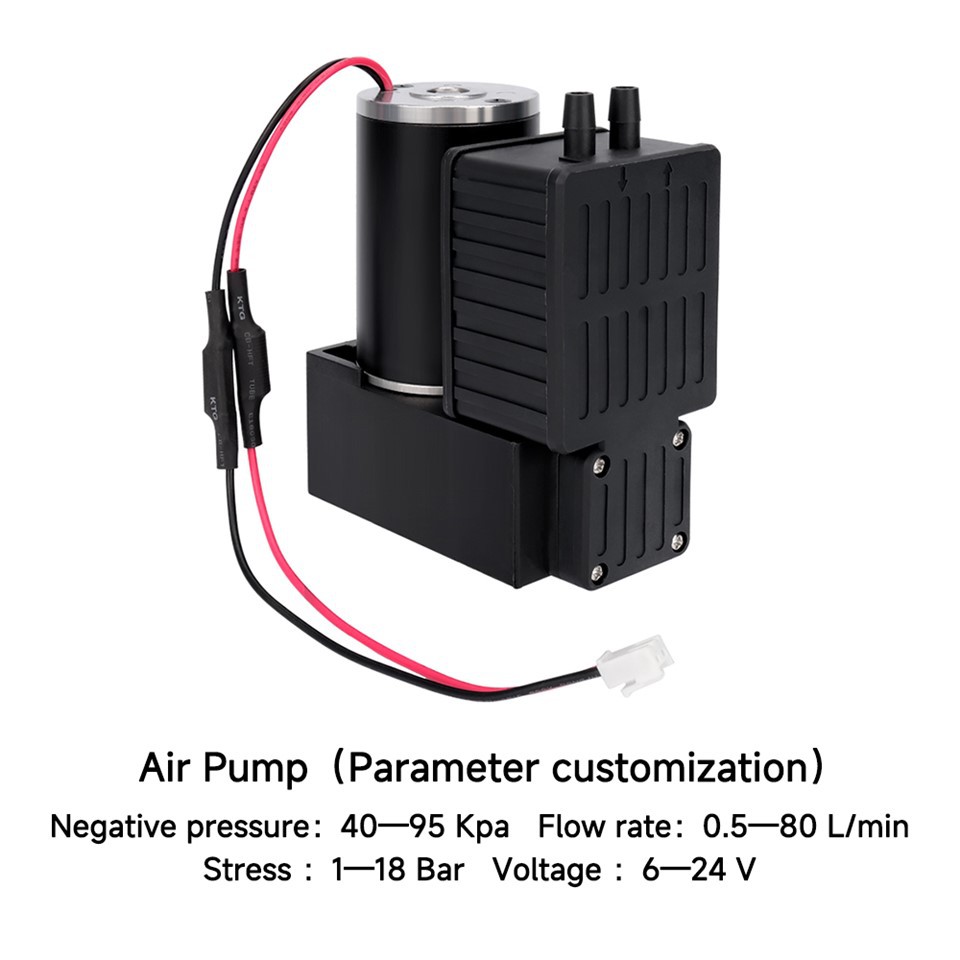

- Pompa udara: laju aliran: 0,2-90L/menit, tekanan maksimum: 0,5-12bar, tegangan: DC1,5-24V, opsional
- Pompa Air: laju aliran: 0,2-5L/menit, tekanan maksimum: 4-30bar, tegangan: DC3V-24V, opsional
- Pompa vakum: laju aliran: 0,2-70L/menit, tekanan negatif maksimum: 30-98kPa, tegangan: DC1,5V-24V, opsional
Pengangkat Vakum
Perangkat otomasi industri
Transmisi gas
CEMS atau Instrumen analisis lainnya
Peralatan desinfeksi dan pembersihan medis
|
Model |
kPa vakum pamungkas |
Aliran L/mnt |
Maks. Bilah Tekanan |
Kekuatan W |
Motor DCV |
Dimensi mm |
Berat g |
|
9V12B75R25 |
75 |
15 |
1.5 |
24 |
12/24 |
127/105/59 |
850 |
|
9V12A80R25 |
80 |
20 |
2 |
32 |
12/24 |
127/105/59 |
850 |
Mereka tersedia dengan opsi untuk persyaratan aplikasi terkait ukuran, motor, kontrol, voltase, ketahanan kimia, keamanan, getaran, kebisingan, dan ketahanan suhu. Semua jenis pompa menawarkan-pengoperasian bebas oli.
Proses Manufaktur
Pompa vakum-diafragma bebas minyak diproduksi menggunakan prosedur yang tepat dan ketat yang secara ketat mengontrol kualitas dari bahan mentah hingga barang jadi. Metode produksi dasar adalah sebagai berikut:
1. Pemeriksaan masuk dan penyaringan bahan baku
Pengujian kekuatan lelah harus dilalui oleh material diafragma.
Bahan kepala pompa (PTFE, paduan aluminium, logam yang diberi perlakuan elektroforesis, dll.) harus mampu menahan korosi.
Pengujian performa keselamatan dan-pengujian tanpa beban diperlukan untuk motor.
Setiap material harus mematuhi ISO9001 atau persyaratan industri terkait lainnya.
2. Pemesinan-presisi tinggi dengan CNC
Pemesinan CNC digunakan untuk menyelesaikan bagian-bagian penting seperti badan pompa, batang penghubung, dan dudukan katup untuk menjamin pengukuran yang tepat, permukaan penyegelan yang halus, serta peningkatan kedap udara dan stabilitas operasional.
3. Pembuatan dan perakitan diafragma
Diafragma adalah bagian utama, dan langkah-langkah berikut terlibat dalam produksinya:
pembentukan cetakan
Perawatan tekstur mikro pada permukaan (untuk meningkatkan fleksibilitas)
Pemrosesan komposit dengan banyak lapisan (meningkatkan ketahanan lelah)
Mengikuti lebih dari 100.000 tes kelelahan
Setiap diafragma harus diperiksa kedap udara dan fleksibilitasnya.
4. Rakitan ruang dan pelat katup
Perakitan pelat dan ruang katup yang tepat diselesaikan melalui perpaduan jalur produksi otomatis dan manual. Metode ini perlu memastikan:
Elastisitas cakram katup sedang
lokasi yang tepat dari cincin penyegel
Jalur gas tidak terhalang dan lancar
Variasi kecil apa pun dapat mengakibatkan tekanan negatif tidak stabil atau penurunan kecepatan pemompaan.
5. Pemasangan struktur motor dan transmisi
terdiri dari:
pelumasan bantalan (menggunakan-bantalan pelumas-yang bebas oli)
Koreksi keseimbangan dinamis
Uji motor dan batang penghubung sebelum perakitan
Pastikan sedikit getaran dan kebisingan.
6. Majelis Umum
Untuk mencegah kontaminan masuk ke bagian dalam badan pompa, semua bagian disatukan di bengkel-bebas debu. Kepala pompa, motor, alas, bantalan peredam kejut, dan bagian lainnya dipasang dengan tepat.
7. Pengujian kinerja dan deteksi penuaan
Setiap produk jadi harus lulus tes berikut:
Uji kecepatan tarikan.
Tes vakum maksimum
Uji kebocoran (kedap udara)
Tes penuaan yang berkelanjutan (4–12 jam)
Pemantauan kebisingan dan arus
Hanya mesin yang telah berhasil menyelesaikan pengujian proyek yang diperbolehkan meninggalkan pabrik.
Teknologi Produksi
Proses produksi pompa vakum diafragma bebas oli-memengaruhi kinerja dan stabilitasnya. Poin utama dari proses ini adalah sebagai berikut:
1. Metode pembentukan diafragma yang tepat
Diafragma mempertahankan deformasi yang stabil dan memperpanjang masa pakainya dalam operasi{{0}frekuensi tinggi berkat penggunaan karet-elastisitas tinggi dan lapisan penguat serat komposit.
2. Teknologi pelapis anti-korosi PTFE
Pompa dapat menangani gas yang sedikit korosif dan lebih tahan lama karena dinding bagian dalam ruang pompa seluruhnya terdiri dari PTFE atau dilapisi dengannya.
3. Proses pemotongan katup presisi
Untuk menjamin ukuran katup yang konstan dan mencegah deformasi atau kerusakan akibat kelelahan selama-operasi pembukaan dan penutupan frekuensi tinggi, digunakan teknologi pemotongan laser.
4. Tata cara kalibrasi timbangan dinamis
Untuk memastikan getaran dan kebisingan minimal saat peralatan beroperasi, kalibrasi poros eksentrik dan sistem batang penghubung menggunakan-pengujian rotasi kecepatan tinggi.
5. Pengujian kedap udara dan perakitan otomatis
dilengkapi dengan peralatan pengujian kedap udara otomatis untuk menjamin bahwa kemampuan tekanan negatif setiap pompa memenuhi tingkat yang disyaratkan dan tidak ada kemungkinan kebocoran.
Pertanyaan Umum
1. Apakah pompa vakum-diafragma bebas oli memerlukan pengisian bahan bakar?
Tidak perlu. Ia mengadopsi struktur diafragma mekanis murni, tidak memerlukan oli pelumas, dan beroperasi sepenuhnya-bebas oli.
2. Berapa lama waktu yang dibutuhkan untuk mengganti diafragma?
Dalam penggunaan laboratorium normal, umur umumnya adalah 6-24 bulan. Hal ini tergantung pada frekuensi operasi dan sifat gas.
3. Apakah cocok untuk mengekstraksi gas korosif?
Tentu, tapi Anda harus memilih versi anti-korosi PTFE. Versi reguler tidak disarankan untuk digunakan dengan asam dan basa kuat.
4. Apakah suaranya keras? Apakah cocok untuk lingkungan kantor?
Tingkat kebisingan sangat rendah (biasanya 45-60 dB), cocok untuk laboratorium, gedung perkantoran, atau fasilitas kesehatan.
5. Bisakah saya bekerja terus menerus?
Mendukung pengoperasian{0}}terus-menerus dalam jangka panjang, namun pastikan ventilasi yang baik dan pembuangan panas di sekitar.
6. Bisakah tingkat vakum disesuaikan?
Oke. Struktur kepala pompa yang berbeda dapat mencapai:
-60kPa
-75kPa
-90kPa (model berperforma tinggi)
Kami dapat menyediakan kalibrasi khusus sesuai dengan kebutuhan peralatan.
7. Apakah Anda mendukung layanan OEM atau ODM?
mendukung. Dapat memberikan LOGO warna cangkang, layanan yang disesuaikan seperti parameter kinerja dan panjang harness.
